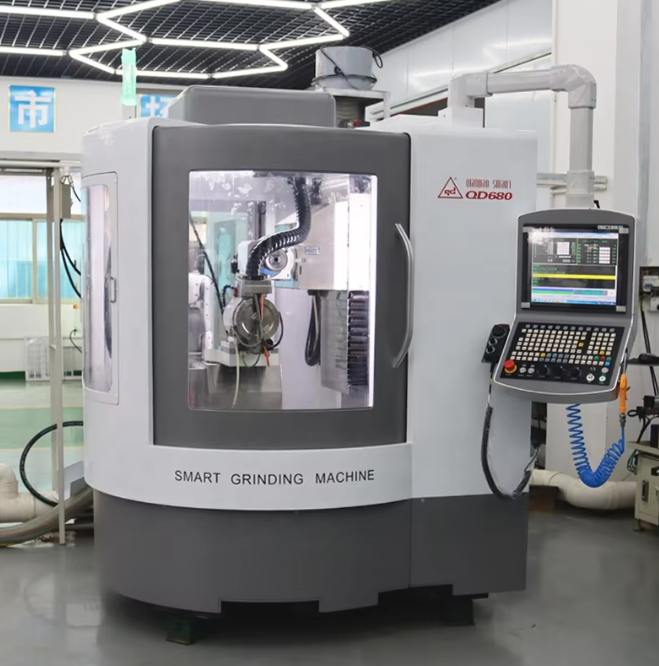

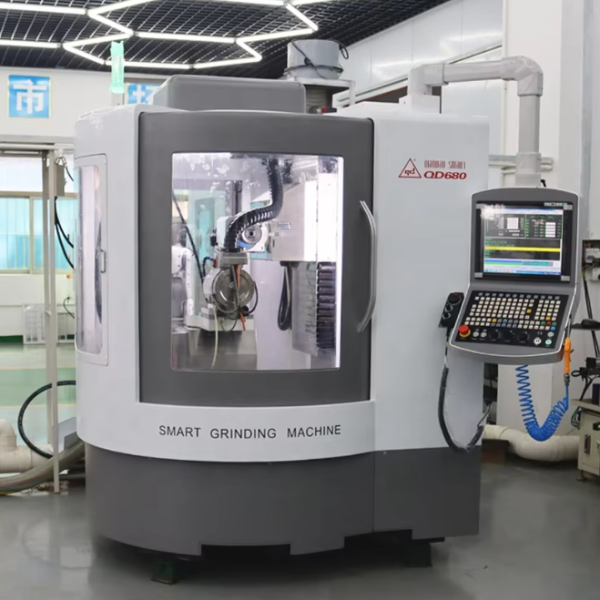

Máy mài công cụ 6 trục CNC QD680
QD680 là một Sáu-trục CNC công cụ mài máy. Các máy công cụ, máy thông qua các tương ứng công cụ mài phần mềm, có thể tự động hoàn thành các mài của các công cụ thanh với đường kính ngoài của 0.5 ~ 12mm và Chiều dài của 0 ~ 150mm. bởi kẹp khác nhau Mài bánh xe mặt bích thành phần, nó cũng có thể hoàn thành các trục khía, phía trước góc và phía sau Góc Mài của công cụ đặc biệt tại một thời gian, Rất nhiều cải thiện hiệu quả công việc, loại bỏ các định vị lỗi gây ra bởi nhiều lần của kẹp, và cải thiện các mài độ chính xác. Nó đặc biệt là áp dụng cho công cụ sản xuất và regrinding bởi công cụ các nhà sản xuất và các doanh nghiệp sản xuất.
II. Các tính năng của máy

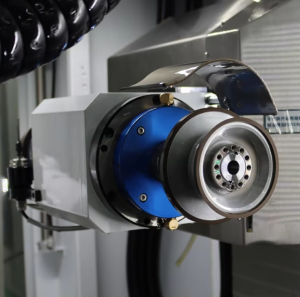

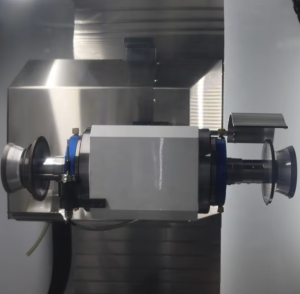

1. Trục động cơ: Các bánh xe Mài trục chính thông qua một mô-men xoắn không đổi đôi-trục mài đầu, và các trục có thể được trang bị với hai bộ của Mài bánh xe cùng một lúc thời gian, với các thô và mịn Mài bánh xe tách ra, cải thiện các mài hiệu quả. Các trục động cơ thông qua dầu mỡ bôi trơn, không khí con dấu, và làm mát dầu cho làm mát để đảm bảo sự ổn định của liên tục dài-Thời gian hoạt động và kéo dài tuổi thọ các dịch vụ cuộc sống của các trục chính.
2. Các A-trục thông qua cao-Độ cứng trực tiếp ổ đĩa động cơ, và một được xây dựng-Trong mã hóa cho một đầy đủ khép kín-Điều khiển vòng lặp. Điều này cho phép các xoay trục để có những đặc điểm của tốc độ phản ứng nhanh, chính xác lập chỉ mục, độ cứng cao và không có khoảng cách, do đó có được cao-chất lượng mài chất lượng.
3. Headstock: Khí Nén kẹp thiết bị được thông qua, mà làm cho kẹp thuận tiện và nhanh chóng.
4. X, Y, Z và trục: độ chính xác bốn hướng bằng-Tải bóng tuyến tính hướng dẫn cặp và độ chính xác bóng vít ổ đĩa được thông qua. Tất cả các ba trục được trang bị với bên trong lá chắn mà là cũng bảo vệ, đẹp và độ bền cao.
5. Tủ điện: Tủ điện được trang bị với hệ thống làm mát, và các thành phần điện có thể làm việc ở nhiệt độ không đổi để cải thiện sự ổn định và dịch vụ cuộc sống của tất cả các thành phần.
6. Vỏ ngoài: toàn bộ máy công cụ là hoàn toàn kín để bảo vệ, với một trượt cửa ở phía trước, một bảo trì cửa ở bên trái, và một cho ăn tự động cửa ở phía sau, làm cho quan sát, kẹp, và bảo trì dễ dàng và thuận tiện. Các hàng đầu của lá chắn là được trang bị với sương mù thiết bị hấp thụ và tự động chữa cháy thiết bị, mà là Môi Trường-thân thiện và an toàn.
III. Thông số kỹ thuật
| Trái và bên phải di chuyển đột quỵ của bàn làm việc | X-Trục | 285mm |
| Trở lại và ra di chuyển đột quỵ của bàn làm việc | Y-Trục | 300mm |
| Lên và xuống di chuyển đột quỵ của đầu mài | Z-Trục | 320 (-100/+ 220) mm |
| Phôi xoay | A-Axis | 360° |
| Đu phạm vi của phôi trục chính trong mặt phẳng nằm ngang | C-Trục | 150 ° (+ 135 ° ~-15 °) |
| Đu phạm vi của trục động cơ trong mặt phẳng thẳng đứng | B-Trục | 255 ° (+ 225 ° ~-30 °) |
| Tốc độ của bánh xe Mài trục chính | 1,000 ~ 8,000 vòng/phút | |
| Sức mạnh của bánh xe Mài trục chính | 7 KW | |
| Mài phạm vi đường kính của phôi | 0.5 ~ 12mm | |
| Mài phạm vi Chiều dài của phôi | 0 ~ 150mm | |
| Sức mạnh của X và Y-trục động cơ | 1.3 KW | |
| A-Axis các thông số điện | 23 NM, 100 RPM, 0.13 KW | |
| Sức mạnh của B và C-trục động cơ | 0.75 KW | |
| X, Y, và Z-Trục Độ phân giải | 0.001 mm | |
| A và C-Trục Độ phân giải | 0.001 ° | |
| Phác thảo kích thước của máy công cụ | 1600 X 1550 X 2100 mm | |
| Trọng lượng của máy công cụ | ~3500 Kg | |
| Tối đa chiều dài phôi | 150 mm | |
| Phạm vi đường kính phôi | 0.5 ~ 12 mm | |
| Điện áp đầu vào | 380V 50Hz | |
| Phạm vi kẹp dầu ống | 3 ~ 32 mm | |
| Kích thước bánh mài | 50 ~ 200 mm | |
Hình ảnh, video chi tiết máy
